绝缘电阻表检定装置的作用

时间:2020-11-17 作者:普天同创 阅读:3175

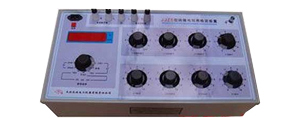

        绝缘电阻表检定装置,用来检定各种型号指针式兆欧表和数字式兆欧表的电阻值,及绝缘电阻表的开路电压、中值电压和峰值电压。
        满足以下检定规程:
        JJG622-97绝缘电阻表(兆欧表)检定规程
        JJG690-2000高绝缘电阻表(高阻计)检定规程
        JJG166-93直流电阻器检定规程

        检定装置中电阻输出部分的电路和与电路无电气连接的任何其它外部金属间的绝缘电阻,在标称电压下测得的电阻值不小于5TΩ。

        检定装置中电阻输出部分的电路与测试用参考接地点之间应能承受频率为45~65Hz 的实际正弦波交流电压11kV并历时1min的试验而无击穿与飞弧现象。


        使用注意事项
        仪器要有良好的接地线。
        较长时间未使用时,在使用前应将各开关从0~10(9)来回转动数次,使其接触稳定可靠。
        电阻器在使用时,应注意实际施加在电阻器上的电压,不要超过主要承受电压读数盘的最高电压,以免造成电阻超差或烧坏元件。
        由于数字电压表有较长的时间常数(约25S),故一次测量完毕后需停止恒速器转动,或关闭电子绝缘表的电源,待高压跌落到百伏以下时,再换量程或改变测量项目。
        测量过程中,如电压表出现一明一暗闪烁时,表示输入电压过高或量程错,或开关位置放置不正确,需转换至正确量程。
