裂缝宽度测试仪产品介绍及使用说明

时间:2020-08-11 作者:普天同创 阅读:468

产品介绍:

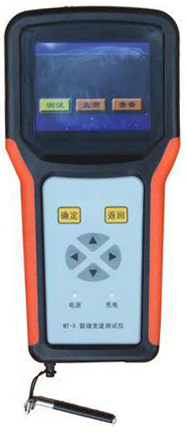

        MT-A裂缝宽度测试仪用于结构表面裂缝宽度值的实时自动测量和裂缝开裂过程中的裂缝宽度值的实时长期监测,实时长期监测时可无人值守,自动判读并储存数据。


产品特点:

        同时具有裂缝宽度值的实时检测和长期监测功能,智能判读斜向裂缝,自动判读时不要求探头必须呈竖直走向,可以自动识别斜向裂缝走向并精确判读出垂直于裂缝走向的真实缝宽度值;除自动判读外,还能人工判读裂缝宽度值、人工移动游标界定裂缝边界,屏幕上显示有刻度标尺,显示裂缝宽度值,裂缝图像和刻度标尺可以适当放大缩小。

        数据与图像同时储存,U盘可导出数据和图像,并具有查看,删除功能;进行裂缝宽度值的实时长期监测时,可设置监测的总时长和采样时间间隔;操作方便,触摸屏和按键两种操作方式;功能强大的机外数据分析处理软件,可以对裂缝图像重新判读,可以分析处理裂缝数据,打印图像、生成图像文件和EXCEL报表。


技术指标:

        裂缝宽度值测量范围:0~10mm

        测量精度:0.01mm

        可估读精度:0.001mm

        放大倍数:数码60

        存储量大:可存储10万个裂缝测点的图像及宽度数据,内置可充电锂电池,可连续工作10个小时。

        工作温度:-10℃~+50℃

        主机体积:35mmx100mmx205mm

        重量:370g



使用说明:

        1.适用于构件的单侧裂缝,不适用于双面贯通的裂缝;

        2.裂缝内不能有积水、泥浆;

        3裂缝纵深走向应与混凝土表面基本垂直,否则对测试结果产生影响;

        4.混凝土表面清洁平整;

        5.换能器通过耦合剂与混凝土表面耦合,耦合剂可选用较廉价的膏体,如凡土林、黄油、浆糊等;

        6.为了避免混凝土内部的绕射声波被横跨裂缝的钢筋短路,两个换能器的连线方向不宜与混凝土内部的钢筋走向平行,而应形成一定的夹角。
