GWB-200JA 引伸计标定仪 使用方法

时间:2019-09-19 作者:普天同创 阅读:3897

使用说明:

请依据JJG762-92引伸计检定规程要求,进行引伸计的检定:

1、根据被检引伸计的规格型号及测试的试样规格,选择与测试试样基本一致的分离试样。

2、调整两测量支臂的位置,获得适宜的检定空间;调整两测量支臂上偏心卡簧位置以使两分离试样保证同轴;调整测微头与下底座的距离,以保证测微头的有效行程。一切调整好后注意旋紧各个所需固紧部位,在检定过程中除准许运动位移的部分外,都不准许有任何滑动或松动。

3、引伸计检定范围及检测点的选择与测试:

        1)检定范围应根据引伸计需要测试材料的技术参数决定。例如,使用50㎜标距引伸计测试钢材试样的σP0.2技术数据,那么请您选择1㎜的检定量程。如果测量n值则需要检定25㎜的检定量程。

        2)对检定点的选择,一般每个范围不少于8点。对于上述选例在1㎜的检定量程内,最好检定10点,即每0.1㎜检一点。

        3)检定引伸计时一定用整数刻度倍读法,不要用游标估算读数或小数尾数读数,因为每一次的十点读数已造成了读数的疲劳,估算读数或小数尾数 读数会加剧测量误差的产生。而整数单刻线对整读法最清晰简单准确,出现 误差的机率最小,即便出现也会及时发现,因为整数刻度倍读数的误差,其 引伸计误差值也会成倍数增加,这种粗大误差会被很快及时发现。

4、加长立柱的使用:在使用基本立柱检定引伸计时,无法保证该引伸计的标距空间时,取掉基本立柱上保护帽,将加长立柱插入主立柱对准V型槽,旋紧上螺丝。一定要固紧后,方可使用。


结构特点及读数方式:

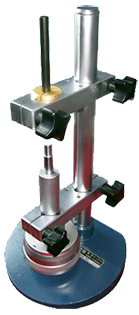

1、本仪器由精密微分测头及测量支架组成。该标定仪是积木式结构设计。将精密微分测头及支臂以多种方式或位置组合,同时配有加长立柱附件,配有圆柱、板、刀片等多种形式的分离试样,可以方便地进行多种规格型号引伸计的计量标定。用户还可以根据自己的测试特殊需要,配置专用配件进行精密微变形量计量。

2、精密微分测头由滑动量杆、量杆套筒、读数内筒、读数外筒及高精密螺纹付组成。

其最大量程25㎜;最小分度(游标分度)0.0002㎜;旋转外筒分度0.002㎜。

位移变化读数为:

        L=(a+0.001b+0.0001c)-(a0+0.001b0+0.001c0)

其中:

        a-内筒毫米刻线读数

        b-外筒刻线读数

        c-游标刻线读数

        a0 b0 c0为相应位移变化前读数
