机械斩波低透过率模拟器 化学建标
产品简介:按照JJG536-2015《旋光仪与旋光糖量计》计量检定规程要求,检定自动旋光糖量计低透过率示值误差和重复性时需要新增加配置的计量标准器。
在线咨询 立即订购

产品简介:

        按照JJG 536—2015《旋光仪及旋光糖量计》计量检定规程要求,机械斩波式低透过率模拟器可以与标准旋光管配套使用,对自动旋光仪或旋光糖量计的低透过率量值进行示值误差和重复性检定。



工作原理:

        对旋光仪及旋光糖量计的测定光源进行一定比例的机械斩光,从而获得需要的透过率模拟量值。机械斩波式低透过率模拟器采用了全新的结构设计,该技术不仅解决了使用中需更换斩光板的问题,也克服了高速旋转板外漏存在的安全隐患。



部件组成:

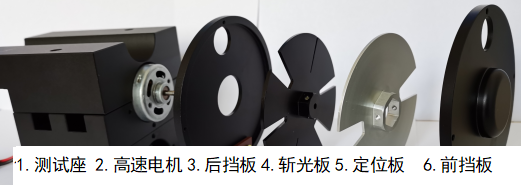

        1测试座、 2高速电机、3后防护挡板、4斩光板、5定位板和6前防护挡板



结构示意图如图



指标参数:

        电机转速>8000r/min

        额定功率 50W

        额定电源 AC220V,50Hz

        可提供4个低透过率模拟值,分别为1%、10%、5%和16%

        (机械斩波式低透过率模拟器包括了JJG 536检定规程所要求的,用于示值误差和重复性检定的1%和10%低透过率模拟值,还包括了5%和16%低透过率模拟值;透过率模拟值相对误差优于±5%)



使用方法:

        1、变换定位板的位置,可以获得1%、10%、5%和16%透过率模拟量值。

        2、通过前、后防护挡板的圆孔,观察此时定位板的位置,可以用针状物轻轻拨动定位板转动,以便观察。在仪器工作过程中禁止任何物品进入圆孔内。

        3、变换定位板位置步骤。

                ⑴ 旋下前挡板上的四个螺丝,取下前档板。

                ⑵ 旋松定位板的固定螺丝,取下定位板。

                ⑶ 调整定位板与斩光板的相对位置,使得定位板开口与所需斩光板扇形开口相对应。

                ⑷ 紧固定位板的固定螺丝。

                ⑸ 安装前挡板,并将四个螺丝紧固。

                ⑹ 如果需要16%透过率模拟量值,则取下定位板即可。



维护保养:

        1. 本仪器属于计量标准器,具有准确的低透过率模拟量值,在搬运过程中防止跌落或强烈的震动。

        2. 仪器使用完毕,请及时从电源插座上拔下电源插头,并将仪器放入仪器箱内。

        3. 斩光板扇形开口角度决定了低透过率模拟量值的大小,需防止斩光板磕碰及受力,以免受损变形,并保持斩光板的洁净。

        4. 如发现斩光板和定位板表面污染或有灰尘,可拆下用中性清洗剂进行清洁。安装时须确保斩光板和定位板与前、后护板没有任何接触。

        5. 低透过率模拟量值是以斩光板上两个扇形开口角度之和占360°度的百分比。出厂时已随仪器提供了计量技术机构出具的检测报告。

        仪器在使用过程中,低透过率模拟量值不会发生变化,即在允许的误差范围之内。如果需要再次检测,可将斩光板拆下,并将斩光板单独送计量技术机构对1.80×2、90×2和180×2三组(6个)扇形开口角度进行检测,检测设备使用准确度优于1′的万能工具显微镜。

        6. 如在使用过程中仪器出现不正常的噪音,可能是定位板或斩光板与前、后防护挡板有接触性的摩擦,必须马上关闭电源,并拔出电源插头,拆开前挡板进行检查,调整斩光板在电机转轴的位置,进而排除定位板或斩光板与前、后防护挡板的接触。

        7. 一般性的接触摩擦后,不会改变斩光板扇形开口的角度,即不会影响低透过率模拟量值。
