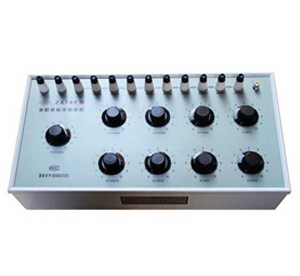

ZX79G兆欧表标准电阻器
产品简介:ZX79G型兆欧表标准电阻器(以下简称电阻器)是专为贯彻中华人民共和国国家计量检定规程《JJG622-97绝缘电阻表(兆欧表)》。 用来检定兆欧表而设计的100万兆欧旋转式标准电阻器,它具有阻值调节范围宽,使用方便等优点。
在线咨询 加入购物车
用途:
  1. 检定额定电压为10KV或低于10KV的各类绝缘电阻表。
  2. 供各类绝缘电阻表生产或修理中刻划标度盘。
  3. 适用于绝缘高阻计的校对或检定。
  4. 作高、中阻值标准电阻箱使用。


本电阻器由两部分组成:

     第一部分由8只十进盘可调电阻串联而成,即:10×(1000M+100M+10M+1M+100K+10K+1K+100)Ω。

     第二部分由10只10GΩ和9只100GΩ的固定电阻串联而成。

     两部分串联后,电阻值调节范围为1121111.1110MΩ,最小步进值为100Ω。


各十进盘的等级指数和最高使用电压或电流(即参考电压或电流)见下

阻值(Ω)

100G

100G~10G

×1G

×100M

×10M

×1M

×100K

×10K

×1K

×100Ω盘

等级指数a(%)

10

5

2

1

0.2

0.2

0.2

0.2

0.2

0.2

最高使用电压或电流

10KV

10KV

5KV

5KV

2500V

2500V

500V

8mA

20mA

50mA
