螺旋测微器

微分头 球测面 棘轮测力
产品简介:普天同创生产精细分度值和高分辨力型微分头(螺旋测微器),不锈钢材质,硬质合金测量面。该微分头由滑动量杆、量杆套筒、读数内筒、读数外筒及高精密螺纹付组成,依据螺旋放大的原理制成的。
在线咨询 立即订购

产品概述:

        普天同创生产精细分度值和高分辨力型微分头(螺旋测微器),不锈钢材质,硬质合金测量面,纯机械式器件。该微分头由滑动量杆、量杆套筒、读数内筒、读数外筒及高精密螺纹付组成,依据螺旋放大的原理制成的,即螺杆在螺母中旋转一周,螺杆便沿着旋转轴线方向前进或后退一个螺距的距离。(球测面 棘轮测力)


指标参数:

        测量范围0~25㎜(最大量程25㎜)

        精度 ±0.003㎜

        分辨率 0.01㎜

        位移变化读数:

        L=a+0.001b+0.0001c-(a0+0.001b0+0.001c0)

                a—内筒毫米刻线读数

                b—外筒刻线读数

                c—游标刻线读数

                a0 b0 c0 为相应位移变化前读数


        (注:可定制各类非标微分头

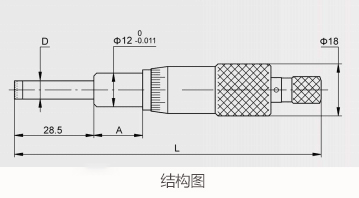

测量范围(mm/in)

分度值(mm/in)

d (mm)

   D×L1 (mm)

L (mm)

0-25mm

0.001mm

Φ6.5

Φ13×17

118

0-6.5mm

0.01mm

Φ3.5

Φ6×6.5

37

0-13mm

0.01mm

Φ5

Φ9.5×9.5

58.5

0-15mm

0.01mm

Φ5

Φ9.5×9.5

61

0-25mm

0.01mm

Φ6.5

Φ13×17

118

0-25mm

0.01mm

Φ6.5

Φ13×16

107

0-0.25"

0.001"

Φ3.5

Φ6×6.5

37

0-0.5"

0.001"

Φ5

Φ9.5×9.5

58.5

0-0.6"

0.001"

Φ5

Φ9.5×9.5

61

0-1"

0.001"

Φ6.5

Φ13×17

118
